핵심기술

01

터보 증기 압축기

  • 고효율의 소형 터보 증기 압축기를 개발 함으로서 담수 설비 소형화 실현은 물론 소형이면서 물을 끓여서 많은 양의 식수를 생산하는데 가장 핵심적인 장치로서 증기를 회수하여 특수 설계된 임펠러를 초고속으로 회전시켜 고온의 증기를 생산하여 잠열 열 교환기로 보내는 장치로서 고효율 소형화 기술임.

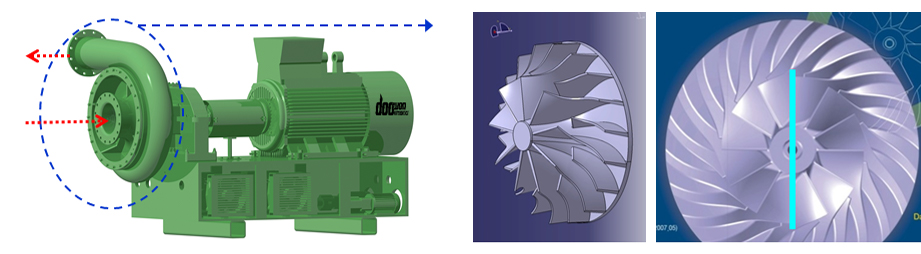

터보 증기 압축기의 임펠러 구성품
02

잠열 열 교환기

  • 고온의 수증기에서 액체로 상태변화를 일으키는 장비이다. 이때 발생하는 많은 에너지를 2차적으로 원수를 가열하는데 사용하며 외부의 에너지를 사용하지 않고 자체적으로 원수를 수증기화 하는 열 교환 장치이다. 고효율 소형화 기술임.
03

현열 열 교환기

  • 담수설비 소형화에 따라 기존 산업용 소형 열 교환기로서는 원수를 가열하고 응축 수 및 농축 수를 식혀주는 역할을 할 수 없어 특수 공법과 시스템을 적용하여 설계한 열전달이 매우
    높은 소형 열 교환기로서 버려지는 열 에너지로 원수를 1차 가열하는 장치임과 동시에 응축 수와 농축 수를 최종적으로 식혀주는 역할을 하는 장치로서 고효율 소형화 기술임.

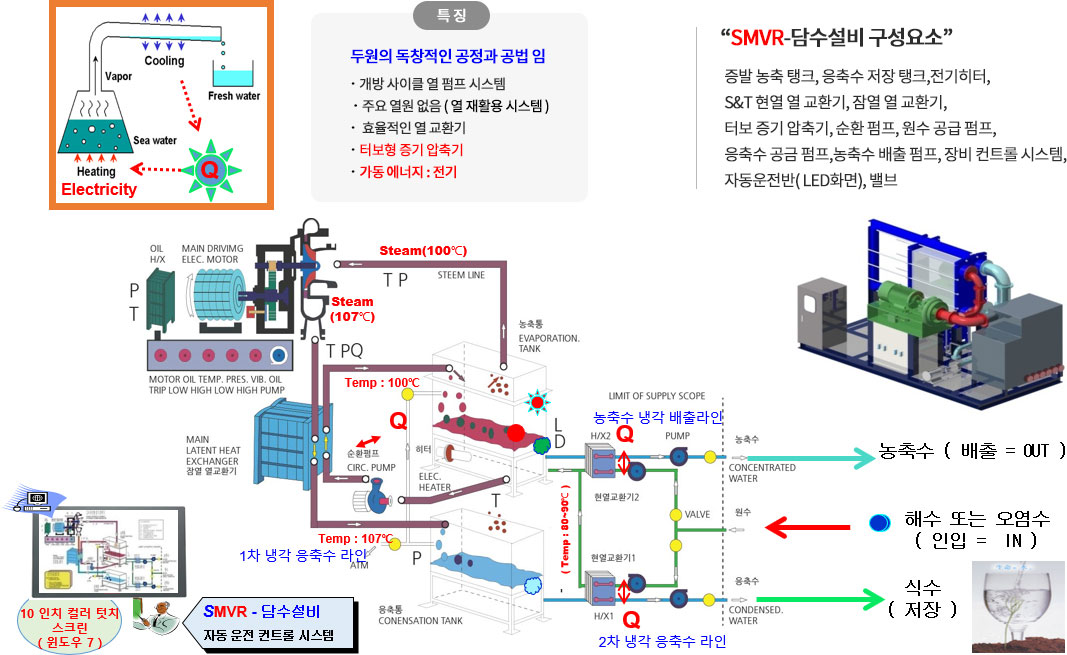

담수설비 시스템의 흐름 설계
04

운전 자동화 프로그램 설계 기술

  • 자동 운영 프로그램에 의해 통제 운영되도록 설계함으로써 전문가 필요 없이 어느 누구나 쉽게 운영관리 할 수 있도록 함.

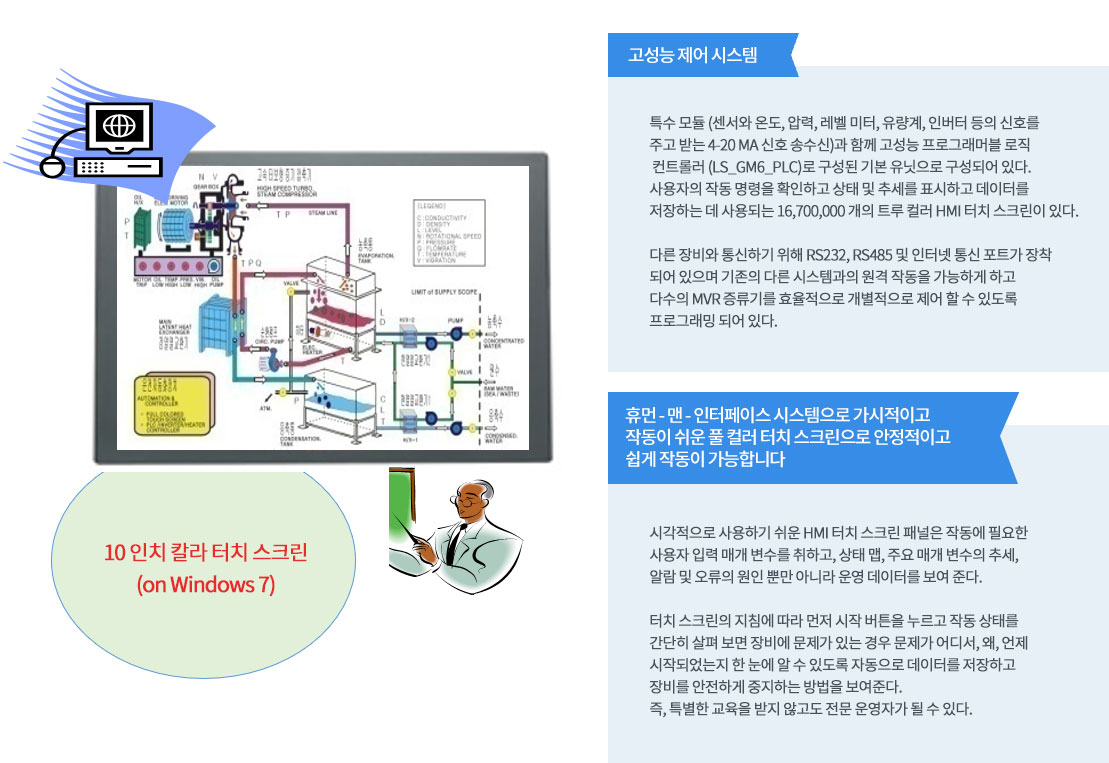

  • LCD 화면을 통하여 담수 설비의 운전 상태를 점검할 수 있도록 구성하였으며 문제 발생 시 문제 발생 지점과 원인을 알 수 있도록 하여 누구나 쉽게 관리할 수 있도록 설계함.

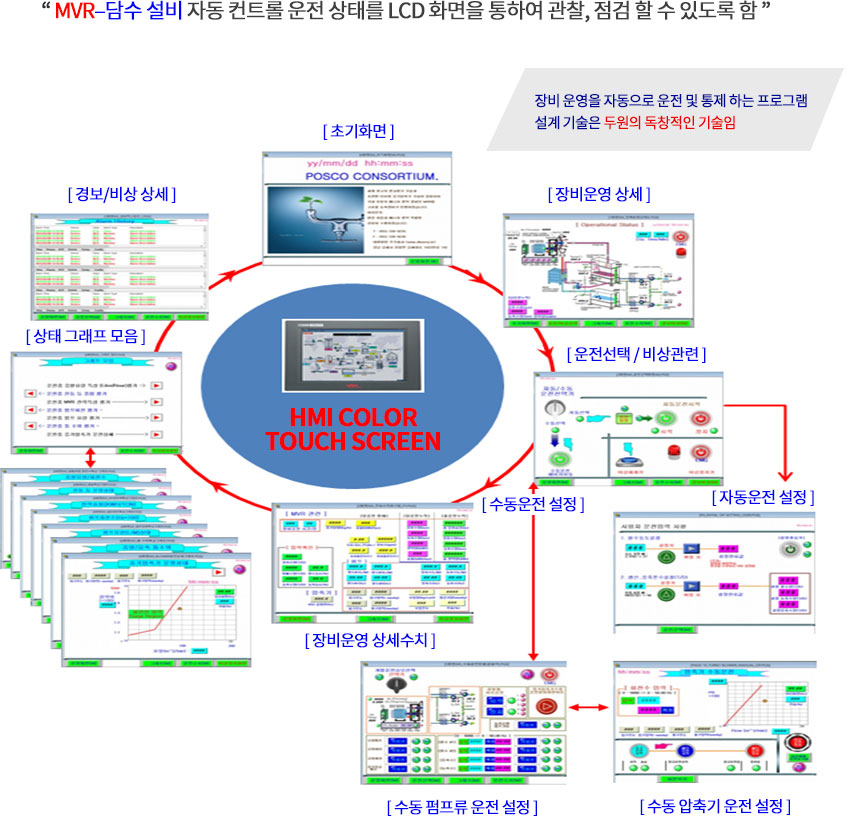

LCD 화면 구성내역
05

고효율의 SMVR 담수설비 소형화 기술

  • 소형이면서 정수 효율이 뛰어나고 좋은 물을 많이 생산할 수 있도록 하는 기술

SMVR의 핵심 구성요소

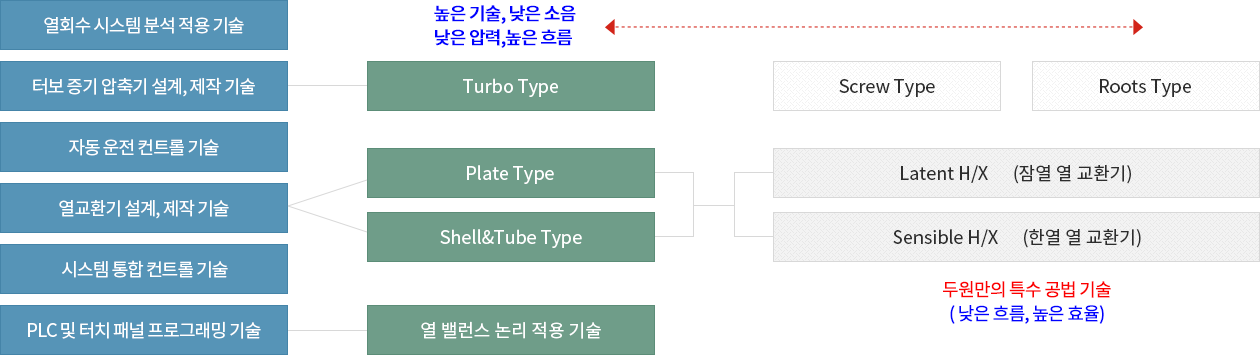

MVR 핵심 구성요소 과학기술 - 공학, 분석, 설계, 제조
MVR 핵심 구성요소 적용
MVR 모델(ton/day) 압축기 Type 잠열 열 교환기 Type 현열 열 교환기 Type
(200) Turbo S&T, Plate S&T_Special
100 Turbo S&T, Plate S&T_Special
75 Turbo S&T, Plate S&T_Special
50 Turbo S&T, Plate S&T_Special
25 Turbo S&T, Plate S&T_Special
10 Screw S&T S&T_Special
(5) Screw S&T S&T_Special

해양 플랜트용 초소형 SMVR-담수설비 개발 (두원만의 보유기술)

  • 대우조선해양[DSME]와 공동 개발 (용도:선박, RIG, FPSO, FIX TYPE 해양 플랜트)

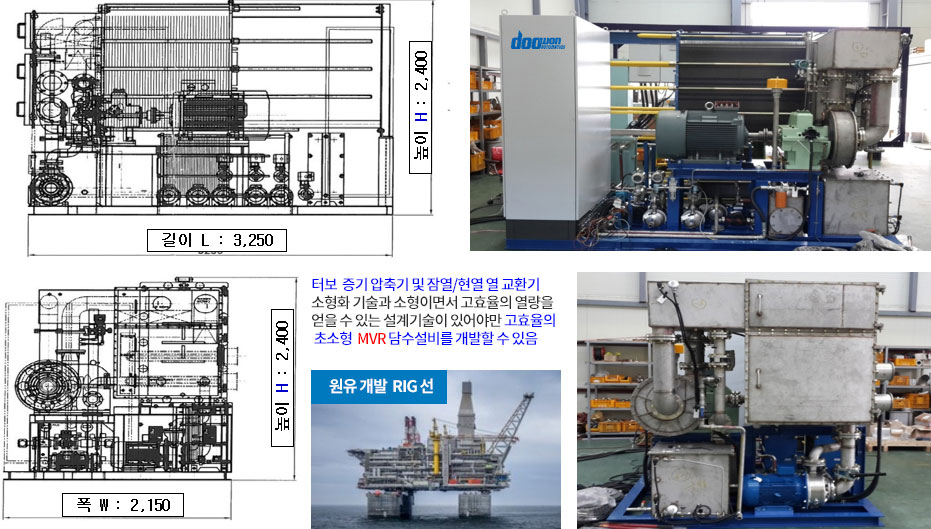

  • 식수 생산 용량 : 30 ~ 50 ton/day (규격:L 3,250 x W 2,150 x H 2,400)

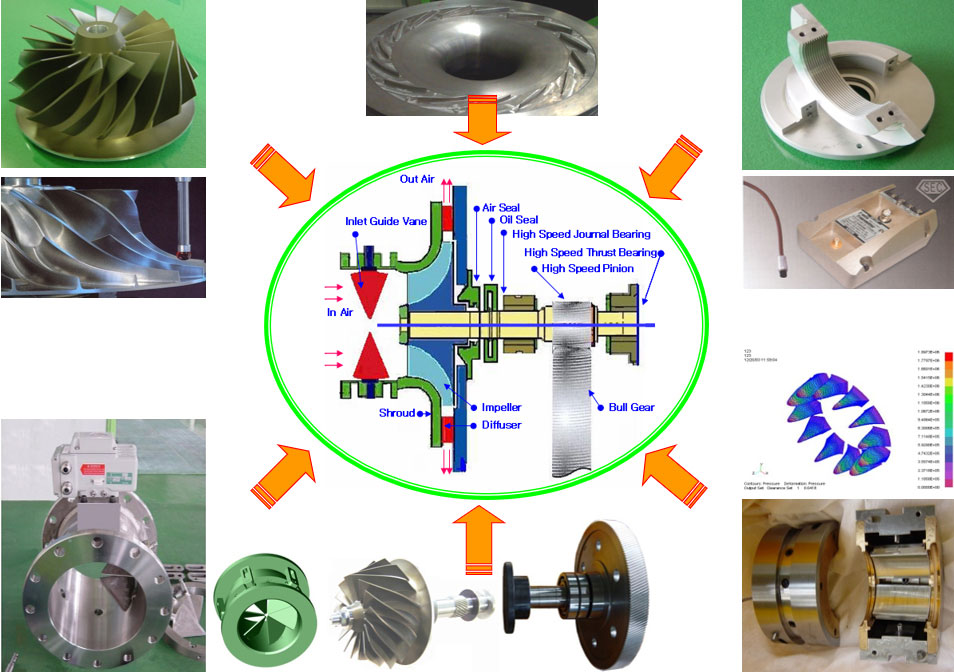

터보 증기 압축기의 공기 역학적 설계 (두원만의 핵심기술)

설계속도 = Max. 22,500[rpm]

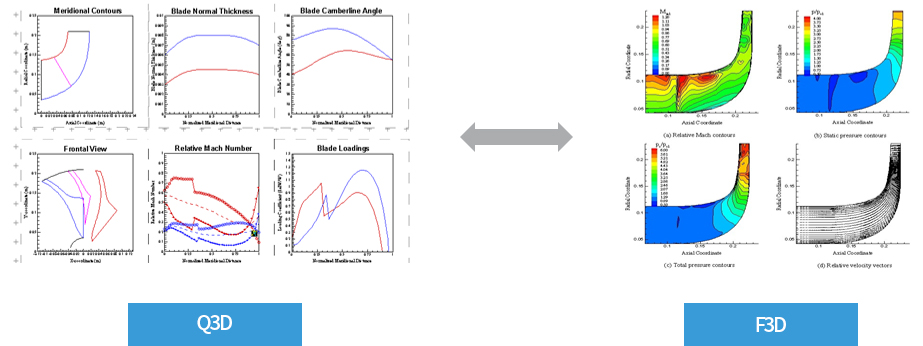

공기 역학 분석 및 설계

SMVR 시스템 자동화 컨트롤러
